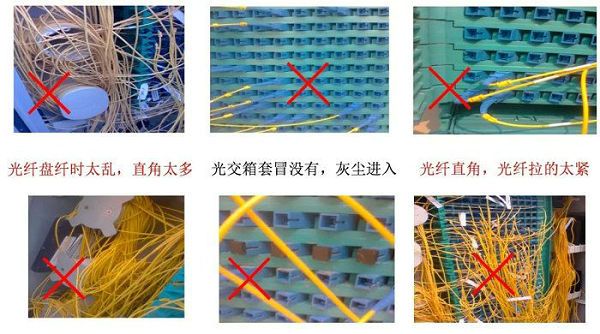

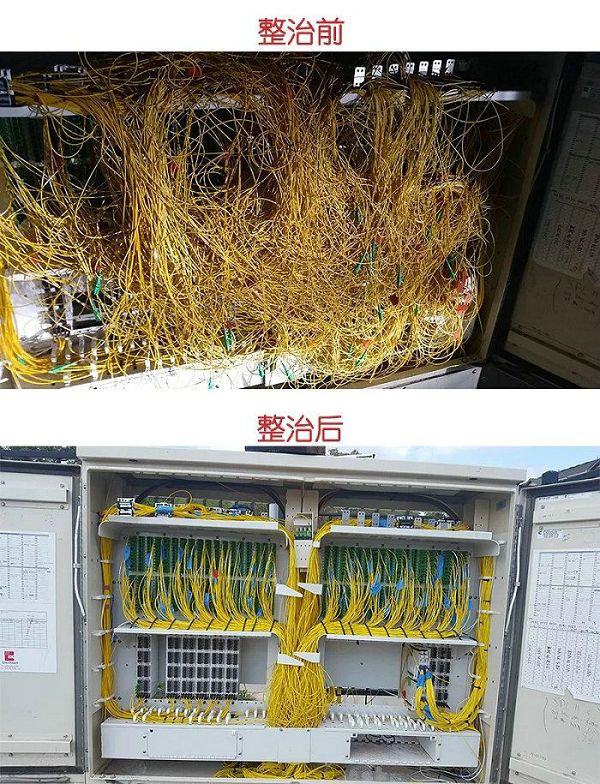

見不得那些不規范的布線...

　　跳纖技術規范

　　1 跳纖內容步驟：

　　第一步：識別光交和機房，找到分光器。

　　第二步：識別分光器編號。

　　第三步：找到工單上配置的分光器端口。

　　第四步：找到通達用戶的光纜纖芯纖序的端口。

　　第五步：從分光器端口跳接到用戶光纜端口。

　　2 跳纖基本知識及規范：

　　1)跳纖操作必須滿足ODF架內、光交、綜合箱內整齊、布線美觀、便于操作、少占空間的原則。

　　2)跳纖長度必須掌握在500mm 余長范圍內。

　　3)長度不足的跳纖不得使用，不允許使用法蘭盤連接兩段跳纖。

　　4)各跳纖應確保各處曲率半徑大于400mm。

　　5)走纖一般性的要求：

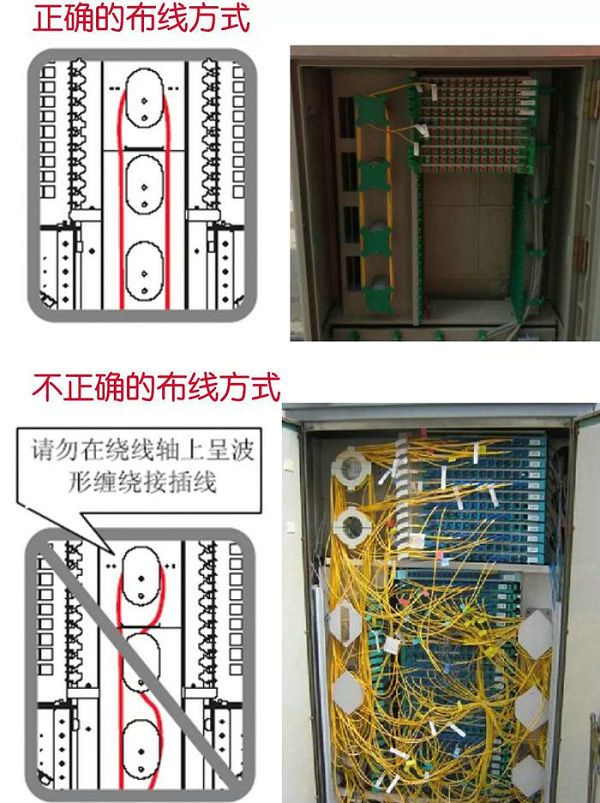

　?、賹τ谏献呔€的光纖，應在ODF架外側下線，選擇余纖量最適合的盤纖柱，并在ODF架內側向上走纖，水平走于ODM下沿，垂直上至對應的端子。

　?、谝桓w只允許在ODF架內一次上走(沿ODF架外側)、一次上走(沿ODF架內側)，走一個盤纖柱，嚴禁在多個盤纖柱間纏繞、交叉、懸掛，即每個盤纖柱上沿不得有纖纏繞。

　?、郜F(xiàn)場具體情況，應在適應初對跳纖進行整理后綁扎規定。

　?、芩刑w必須在ODF架內布放，嚴禁架外布放、飛線等現象的發生。

　　⑤對應急使用的超長跳纖應當按照規則掛在里纖盤上，不得對以后跳纖造成影響。

　　3 跳纖類型及長度控制:

　　1)根據分光器及分纖盒上的法蘭頭選用相對應的跳纖(SC-SC、FC-FC、SC-FC)

　　2)分光器至用戶光纜的跳纖，長度余長控制在50CM以內，一般選用1米、2米、2米5、3米的尾纖。

　　3)用戶終端盒內ONU與光纖端子跳纖一般選用50CM的短尾纖。

　　4 跳纖標簽管理及規范:

　　1)所有的跳纖標簽必須用機打標簽，不允許手寫。

　　2)機房、光交、樓道內，分光器至用戶皮線光纜的跳纖兩端都需要黏貼標簽。

　　3)完成后的效果是：統一規范長度，按端子位置間隙，標簽不交錯疊層。

　　4)正面為光路名稱，反面為光路編碼及條形碼，朝向統一。

　　5)變遷文字隨尾纖下垂，自然朝上。

　　5 進行必要光路測試:

　　每段光路跳纖完成后需要進行測試，測試步驟如下：

　　1)用光功儀表測試分光器出口1490波長，光功率應小于-22dB。

　　2)用戶端用光功儀表1490波長進行測試，收光功率應小于-23dB，ONU最大靈敏度一般為-24dB。

　　3)用ONU設備為用戶進行上網調試。

　　4)如出現收不到光，可以通過可視光源(紅光)進行判斷是否錯纖。

　　5)若沒有錯纖但仍收無光，活損耗大的時候，ONU無法正常工作，可告知光纜維護部門處理。

　　6 資源管理

　　嚴禁擅自改變施工單的配纖的纖序，裝移維護過程需變更光路資源，在工單上記錄光路的相關信息，及時反饋給資源部門進行更新。

　　跳纖注意事項

　　1 尾纖的種類及用途:

　　根據現有的ODF架及設備端口標準，跳纖可分為如下幾種類型：

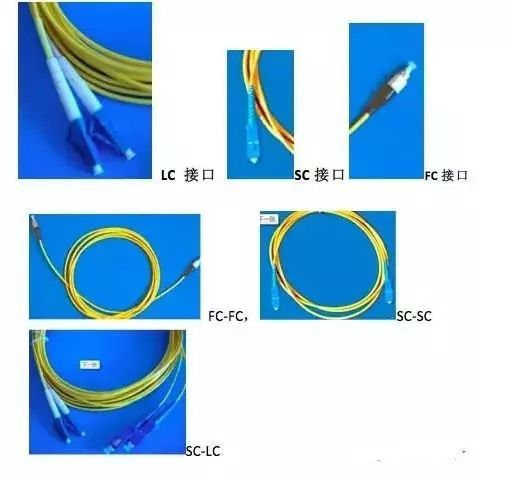

　　(1)按接口類型：尾纖接口可分為FC、SC、LC三種接口，組合在一起兩頭分別為：FC-FC、SC-SC、LC-LC、FC-SC、FC-LC、SC-LC，共計六種跳纖類型。

　　(2)按接口長度：尾纖有1.5米、2米、3米、5米、10米、15米、20米不等。我們目前經常用到的一般為3 米、5米、10米、15米及20米。

　　(3)用途：FC接口用于ODF架連接遠端纖芯;SC接口用于ODF架(較少)和設備上，如EPON中的OLT和ONU設備接口、光電轉換器接口等;LC接口僅用于設備的接口上。三種纖芯接口中的二種組合在一起，實現了ODF到ODF架之間、ODF架到設備之間及設備與設備之間的物理連接。

　　2 跳纖前現場外的準備工作及注意事項：

　　由于跳纖之前，一般是根據業務的需要，才會有跳纖的需求。但不同的需求，跳接的設備是不同，需要做的準備工作也就不同。因此，在跳纖之前一定要有清晰的工作思路，明確的工作目標，不然，就會出現跳纖沒帶對或沒帶齊等情況出現，從而使工作任務無法按時完成，工作目標無法按時實現，影響公司業務的開展。因此，跳纖前的準備工作對工作目標的實現至關重要。現場外的準備工作一般在機房外，需作如下準備，最后是需要注意的事項。

　　1)跳纖前現場外準備工作：

　?、俟ぷ魉悸窚?zhǔn)備：跳接的目的是什么?需要跳接的是什么設備?設備是什么接口?需要用到什么類型的跳纖?是否需要準備光模塊?是否需要其它的工具?這些都是需要事先考慮好的。

　?、?工具準備：光功率計(包括測試用的跳纖)、紅光筆、管套、標簽紙、油性筆、記事本、鉗子、電膠布。

　?、?材料準備：跳纖、光模塊，相應材料的數量、類型或長度按需求而定。

　?、鼙P面信息準備：如是不同機房之間的互聯，需先了解機房盤面的相關信息，并記于記事本上。

　　2)跳纖前現場外注意事項：

　?、偃缧鑾K，應注意模塊的類型、距離、波長等參數;

　?、诶w芯應注意接口類型、長度，并注意是否需要跨機柜、機柜之間相隔有多遠、是否需要走配線架等。

　?、圩⒁鈳溆媚K及跳纖，至少需準備備用模塊一個及相應的跳纖一對。

　　3 跳纖前現場中的準備工作:

　?、賹⑽怖w帶子解開，二條尾纖分別展開，完全展開后，相同的接口并在一起，理順后用電膠布將二條跳纖捆在一起;

　?、谌缡翘硬煌瑱C(jī)房的纖芯，可先電話聯系遠端機房的同事，測試尾纖能否正常使用、ODF架盤面是否有誤，并測試線纜光耗損是否正常;如是現場所在機房的設備互聯，接上相關設備，測試尾纖能否正常使用;

　?、塾糜浭卤境录磳⒂玫降哪K的序列號、纖芯的長度、類型，以方便資產的管理。

　　4 跳纖中現場的注意事項:

　　①跳接時分為三種情況：同一機柜跳接、相鄰機柜跳接和跨機柜跳接。不同之處在于跨機柜的尾纖在跨越機柜時要使用套管保護起來，有配線架的要走配線架。

　?、谖怖w接入時先將纖芯的一端接入設備，另一端從面向機柜的左側走線，多余的尾纖繞纏成圓圈狀(不可對疊成直線狀)，并用電膠布纏好;再將另一端接入設備或ODF架，ODF架處從ODF架的左邊側面孔內進線，不能出現飛線的現象。

　?、厶美w芯后應貼上標簽紙，按命名要求打上標簽。

　?、艽蚝脴?biāo)簽后，要做好ODF架纖芯使用情況的登記工作，如跳接了主干纖芯，應將主干纖芯的使用情況(標簽紙上所寫的本端、對端信息)，并用記事本記錄下來。

　　⑤將模塊及尾纖的保護帽收集起來，放于機柜最下方小盒子內，方便以后使用。

　　5 跳纖后的收尾工作：

　　離開機房前：

　?、俾?lián)系相關同事，測試?yán)w芯是否已通，跳接目標是否已完成;

　?、诖_認跳纖工作順利完成后，進行現場工具整理，并清理尾纖包裝袋等垃圾，保持機房環境整潔;

　　③關好機房電燈之間，再次檢查是否有東西落在機房，離開時注意鎖好機房門。
