　　一、有關PoE交換機

　　PoE交換機就是支持網線供電的交換機，PoE交換機不僅具有普通交換機所具有的傳輸功能，還能通過網線給另一端的設備供電。對整個網絡而言，采用PoE交換機可以減少布線，系統成本更低，可靠性更高。

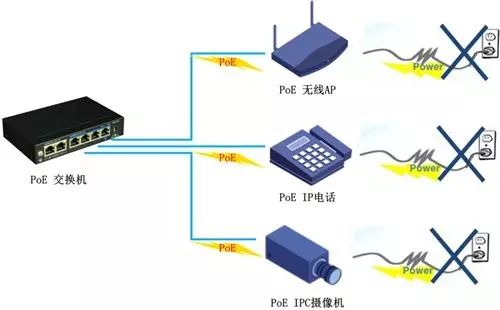

PoE供電

　　IEEE802.3af標準是基于以太網供電系統PoE的新標準，于2003年由IEEE正式批準發布。它在IEEE802.3的基礎上增加了通過網線直接供電的相關標準，是現有以太網標準的擴展，也是第一個關于電源分配的國際標準。IEEE 802.3at是更高級的PoE標準,它于2009年頒布。802.3at標準的輸出功率可達30W，受電端可用功率為25.5W。802.3at標準同時兼容802.3af標準。

　　隨著PoE交換機的優勢逐漸被大家了解，PoE交換機在網絡監控系統中的應用越來越普遍，市場上難免出現魚龍混雜，產品良莠不齊的情況，一些不符合PoE供電標準的PoE交換機開始出現。

　　二、PoE供電過程

　　首先我們了解一下PoE的供電原理和過程。

PoE的供電原理和過程

　　當在一個網絡中布置PSE供電端設備時，PoE以太網供電工作過程如下圖所示。

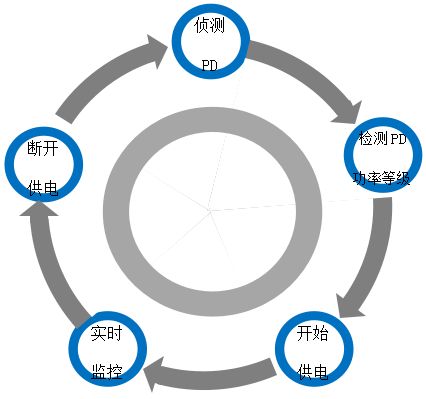

PoE以太網供電工作過程

　　1、檢測

　　開始，PSE設備在端口輸出很小的電壓，直到其檢測到線纜終端的連接為一個支持IEEE 802.3af標準的受電端設備。

　　2、PD端設備分類

　　當檢測到受電端設備PD之后，PSE設備可能會為PD設備進行分類，并且評估此PD設備所需的功率損耗。

　　3、開始供電

　　在一個可配置時間(一般小于15μs)的啟動期內，PSE設備開始從低電壓向PD設備供電，直至提供48V的直流電源。

　　4、供電

　　為PD設備提供穩定可靠48V的直流電，滿足PD設備不越過15.4W的功率消耗。

　　5、斷電

　　若PD設備從網絡上斷開時，PSE就會快速地(一般在300～400ms之內)停止為PD設備供電，并重復檢測過程以檢測線纜的終端是否連接PD設備。

　　三、非標PoE交換機的安全隱患

　　非標PoE交換機供電是相對于標準PoE交換機供電而講的，它的內部沒有PoE交換機控制芯片，沒有檢測這一步驟，不管IP終端是否支持PoE交換機都會給它供電，如果IP終端不支持PoE交換機供電，就很有可能燒毀網口。

　　1、少選非標PoE交換機

　　選擇PoE交換機時盡量選擇標準的，具有以下優勢：

　　供電端(PSE)與受電端(PD)可動態感知并調整供電電壓;

　　有效保護受電端(通常是IPC)不被電擊燒壞(其它方面還有短路、浪涌防護等);

　　可智能檢測終端是否支持PoE交換機，在接入非PoE交換機終端時不會供電;

　　非標PoE交換機通常為了節省成本，并沒有以上安全措施，故存在一定的安全隱患。

　　2、不用假PoE交換機

　　假PoE交換機設備只是通過一個PoE交換機合路器將DC電源合并到網線中，不能通過標準的PoE交換機來供電，否則設備會燒壞。在工程應用中，不僅要盡量選擇標準的PoE交換機，還要選擇標準的PoE交換機終端。

　　四、非標PoE交換機的常用辨別方法

　　那么如何分辨非標PoE交換機呢?以下幾個方法可以嘗試。

　　1、看電壓

　　首先從供電電壓粗略判斷。凡是供電標準電壓非48V的，都是非標產品，比如常見的12V，24V供電產品。但48V供電也未必就一定是標準PoE產品，這就要用到萬用表這類電壓測量工具來鑒別究竟。

PoE交換機供電標準
類別	802.3af(POE)	802.3at(POE+)
分級(Classification)	0-3	0-4
最大電流	350mA	600mA
PSE輸出電壓	44-57V DC	50-57V DC
PSE輸出功率	<=15.4W	<=30W
PD輸入電壓	36-57V DC	42.5-57V DC
PD最大功率	12.95W	25.4W
線纜要求	Unstructured	CAT-5e or better
供電線纜對	2	2

　　2、用萬用表測

　　啟動設備，將萬用電表調至電壓測量檔位，用萬用電表兩表筆分別點觸PSE設備供電腳(通常是RJ45端口的1/2,3/6或者4/5,7/8)，如果測出有48V或其它電壓值(12V、24V等)穩定輸出的設備即是非標產品。因為在這個過程中，PSE不對受電設備(這里為萬用表)做檢測，直接采用48V或其它電壓值供電。

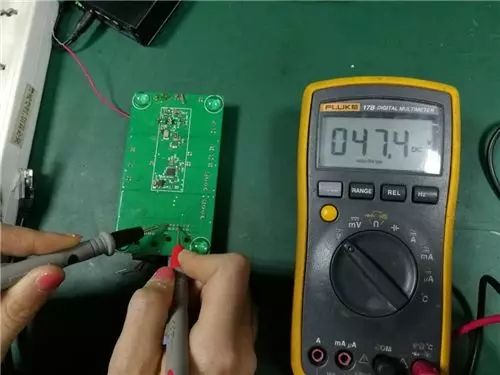

萬用表檢測POE電壓

　　反之，如果測量不出電壓，萬用表表針在2~18V之間跳動，則為標準PoE。因為在這個階段，PSE在對PD端(這里為萬用表)進行檢測，而萬用電表不是合法的PD，PSE不會供電，無穩定電壓產生。

　　3、看外觀

　　一般，正規廠商都比較注重品牌形象，產品外觀也都比較精致，顯示出其專業度。品牌廠商生產的PoE交換機一般都有底部標貼，產品命名上會帶-P、PWR、-PoE、-XP等字母，或者在交換機前面板產品描述中帶PoE字樣。如果這些都沒有，那么很可能買到了雜牌或非標PoE交換機。

　　五、專業檢測：采用專業測試儀

　　以上為常用的較為簡單的PoE交換機辨別方法。對于專業廠家來說，還可以采用Sifos等專業測試儀來驗證PoE PSE/PD設備是否符合IEEE802.3at/af國際標準的要求。

　　IEEE802.3at/af標準里面規定了容性、阻抗、電流、電壓、功率以及時序參數的范圍限值，專業測試儀提供了一套全自動化的測試方法，可以一目了然自動評判是否通過了標準測試。但這類專業測試設備較為昂貴，目前業界只有華為、優特普等少數企業采用。也有第三方機構可以提供此類測試服務，但費用昂貴。

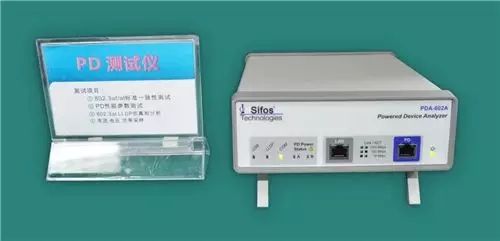

PD測試儀
